帶材光亮連續熱處理爐
備結構簡述：

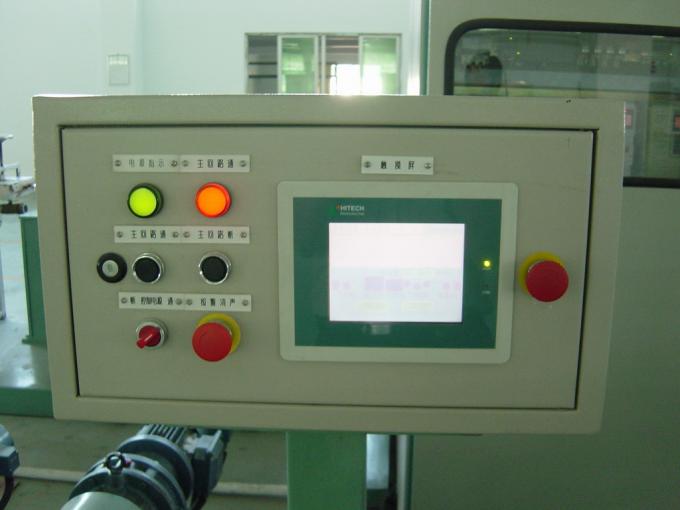

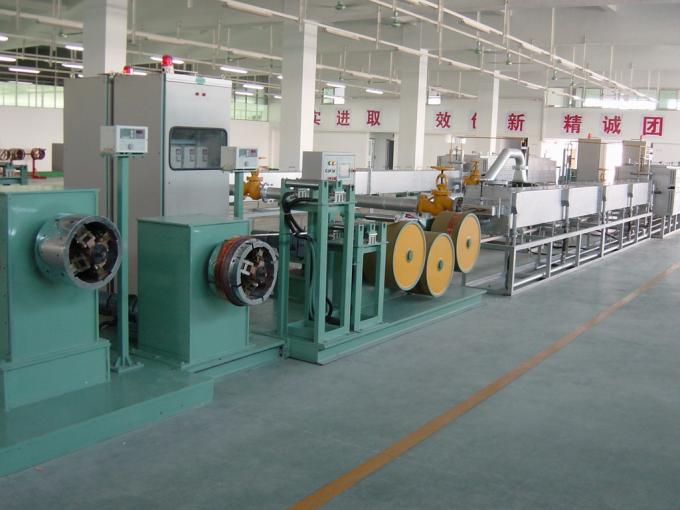

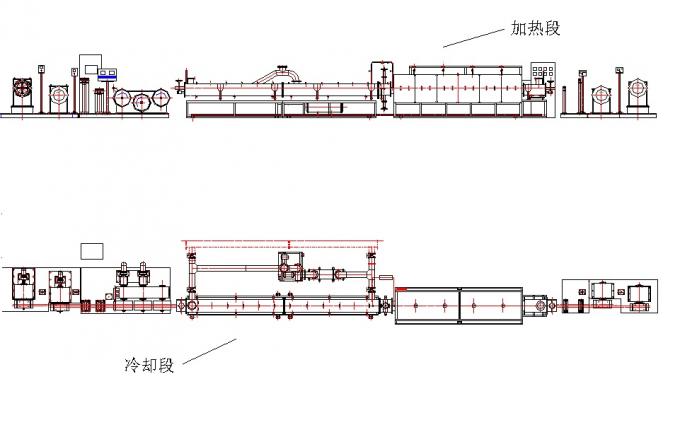

該設備是由上料小車、開卷機、點焊機、加熱爐、冷卻段、循環系統、S輥、收卷機、水路系統、氣路系統等組成。
該設備是由上料小車、開卷機、點焊機、加熱爐、冷卻段、循環系統、S輥、收卷機、水路系統、氣路系統等組成。
用途：
用于黃銅及銅基合金帶材恒張力連續光亮熱處理。
用于黃銅及銅基合金帶材恒張力連續光亮熱處理。
設備特點：
1、上料小車為液壓升降，升降及移動為手工操作。

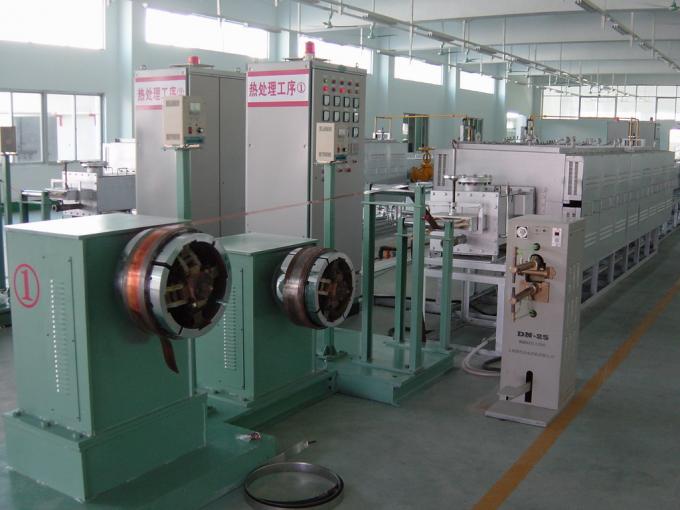

2、開卷機是有磁粉制動器、鏈輪、鏈條、傳動軸、漲縮輥、軸承及箱體組成。銅帶安裝在開卷機的漲縮輥上，銅帶受到拉力，使?jié)q縮輥轉動，漲縮輥通過傳動軸、鏈條、鏈輪將這一轉動力矩傳給磁粉制動器，磁粉制動器在PLC，可編程控制器和變頻器作用下來控制開卷帶材的張力。

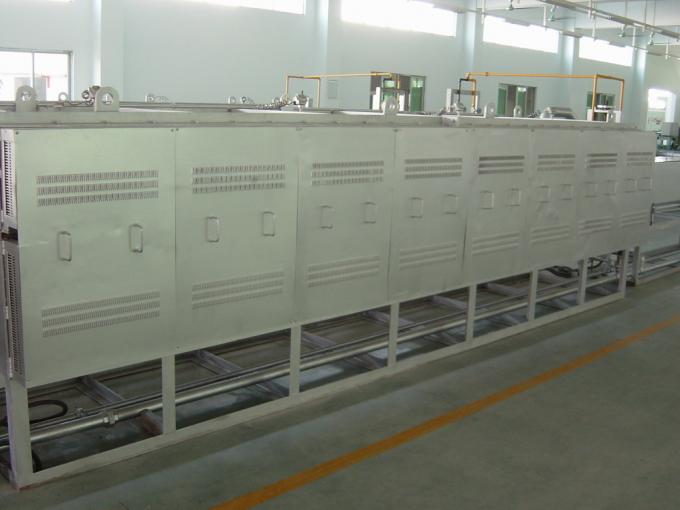

3、退火加熱爐是由壓緊機構、爐前冷卻段、馬弗、爐體及間隙調整機構等組成。

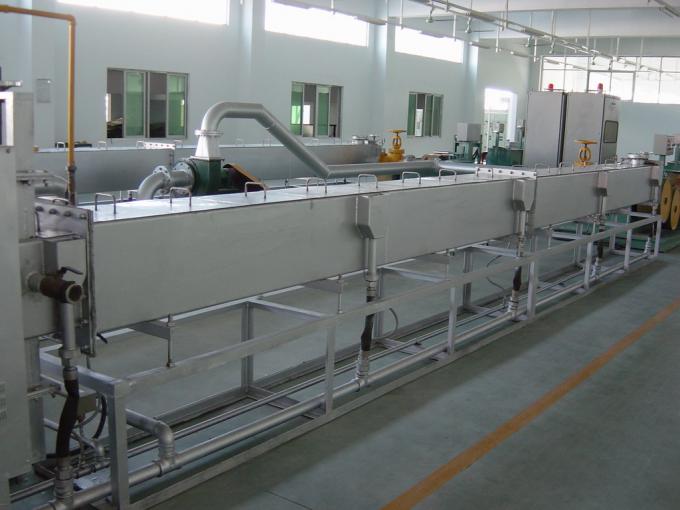

4、冷卻段、循環系統的作用是使帶料無氧化冷卻。冷卻段起保護作用，防止氧化性氣體進入，同時充進還原性氣氛，循環系統使充入冷卻段的氣氛循環流動，帶走帶料上的熱量，再經過熱交換器冷卻再次充入冷卻段。
5、S輥是由減速機、變頻電機、聯軸器、傳動軸、軸承和輥子組成，改變輸入變頻電機的電壓頻率，就可以調整變頻電機的轉速，通過聯軸器、傳動軸，把扭矩傳給輥子，帶料通過加熱爐加熱，冷卻段冷卻后繞過S輥，靠輥子和帶料的靜摩擦力帶動帶料向前運行。
6、收卷機其作用是把經過退火爐的帶料收成卷料，以使包裝運輸，其傳動方式和S輥相似，不同點是收卷機上的收卷輥是漲縮輥(與開卷機上的漲縮輥相同)。
7、水路系統其作用是給生產線上的爐前冷卻段、間隙調整機構、冷卻段和循環系統的熱交換器提供冷卻水，主要由管道、活接頭、彎頭、閥、三通等組成，要求提供的進水壓力不小1.5kg/cm2.水必須過濾凈化，硬度≤10度，PH值為6～9。
8、 氣路系統其作用是給生產線提供保護氣氛(還原性)，它是由壓力表、流量計、閥、彎頭、三通、活接頭、管子等組成，分兩路可同時給生產線供氣。
1、上料小車為液壓升降，升降及移動為手工操作。
2、開卷機是有磁粉制動器、鏈輪、鏈條、傳動軸、漲縮輥、軸承及箱體組成。銅帶安裝在開卷機的漲縮輥上，銅帶受到拉力，使?jié)q縮輥轉動，漲縮輥通過傳動軸、鏈條、鏈輪將這一轉動力矩傳給磁粉制動器，磁粉制動器在PLC，可編程控制器和變頻器作用下來控制開卷帶材的張力。
3、退火加熱爐是由壓緊機構、爐前冷卻段、馬弗、爐體及間隙調整機構等組成。
4、冷卻段、循環系統的作用是使帶料無氧化冷卻。冷卻段起保護作用，防止氧化性氣體進入，同時充進還原性氣氛，循環系統使充入冷卻段的氣氛循環流動，帶走帶料上的熱量，再經過熱交換器冷卻再次充入冷卻段。
5、S輥是由減速機、變頻電機、聯軸器、傳動軸、軸承和輥子組成，改變輸入變頻電機的電壓頻率，就可以調整變頻電機的轉速，通過聯軸器、傳動軸，把扭矩傳給輥子，帶料通過加熱爐加熱，冷卻段冷卻后繞過S輥，靠輥子和帶料的靜摩擦力帶動帶料向前運行。
6、收卷機其作用是把經過退火爐的帶料收成卷料，以使包裝運輸，其傳動方式和S輥相似，不同點是收卷機上的收卷輥是漲縮輥(與開卷機上的漲縮輥相同)。
7、水路系統其作用是給生產線上的爐前冷卻段、間隙調整機構、冷卻段和循環系統的熱交換器提供冷卻水，主要由管道、活接頭、彎頭、閥、三通等組成，要求提供的進水壓力不小1.5kg/cm2.水必須過濾凈化，硬度≤10度，PH值為6～9。
8、 氣路系統其作用是給生產線提供保護氣氛(還原性)，它是由壓力表、流量計、閥、彎頭、三通、活接頭、管子等組成，分兩路可同時給生產線供氣。
 |
|
 |
||
 |
 |
 |
