半連續三室磁場真空熱處理
設備結構簡述:
該生產線由定尺橫剪機組、箱式棍棒傳動固化爐、半連續三室磁場真空熱處理爐及電氣控制系統等組成。
用途:
該生產線主要用于特殊金屬材料的退火加磁熱處理及固化。
設備特點:

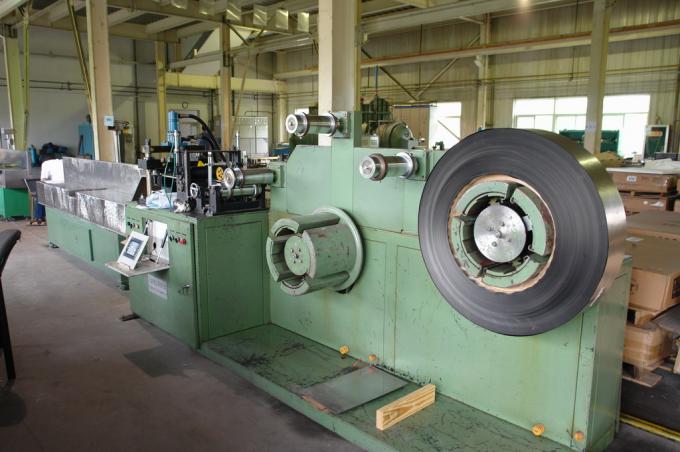

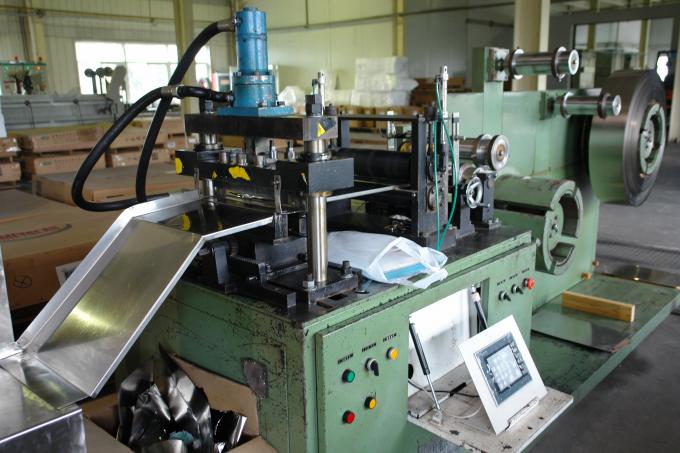

1、定尺橫剪機組用于鋼帶的疊板定長裁剪及定尺碼放和稱重：當傳動系統各部分運作正常，液壓正常，即可裝卷；材料是由手動將卷料放在開卷機的漲縮輥上，漲縮輥將料卷手動漲縮，電機控制放卷，層間對中機構對中，由送料機定長送料，電氣控制橫剪機液壓沖裁，再由稱重臺稱重，稱重碼放臺定位稱重碼放。
2、箱式棍棒傳動固爐化主要用于工件的固化處理，它是由爐子本體，提升機構，外部翻轉平臺、外圍滾道等四大部份組成。

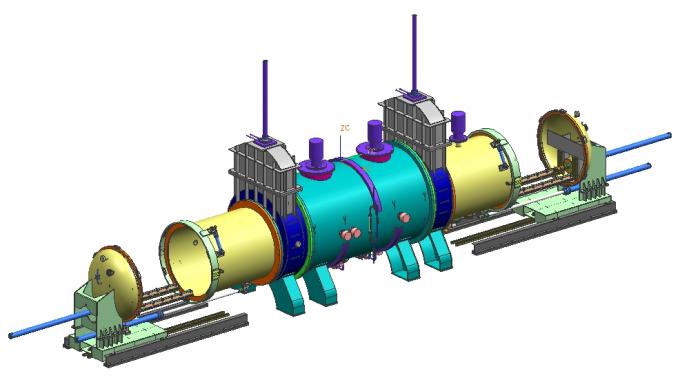

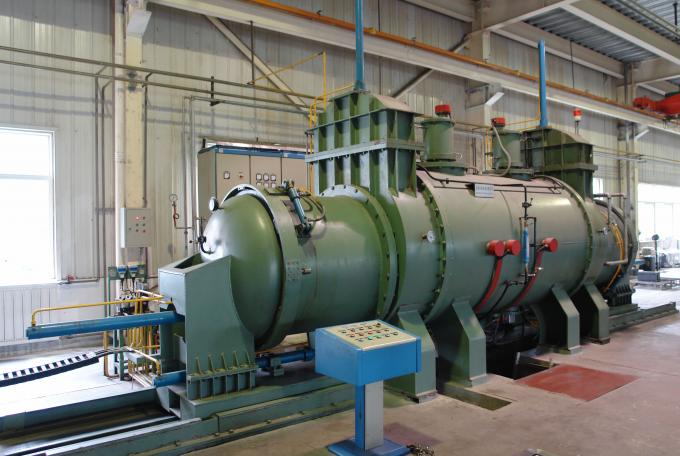

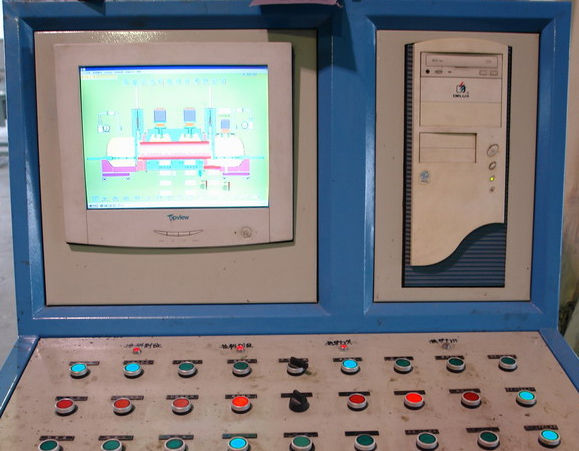

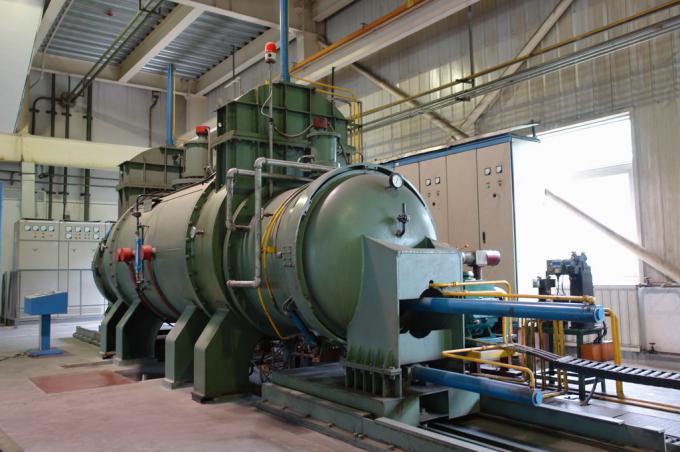

3、半連續三室磁場熱處理爐主要用于特殊金屬材料的退火加磁處理，它由預進料室、真空爐室、冷卻室三個室組成，包括爐體、真空系統、充電磁場、配氣系統、液壓系統、循環水系統、料架運行機構、電氣溫度控制系統等組成。整個系統的操作在爐前操作臺直觀操作，并監控設備運行狀態。由裝有組態王工藝控制軟件的上位機系統，數顯溫度控制儀、可控硅功率控制單元，電氣控制系統組成。順序動作控制采用PLC保證爐門開關，爐門進出，充磁定位及循環電機按要求運行。
 |
 |
 |
||
|
 |
 |
